无线信号放大器

定向天线
■ 频率范围：450~950MHz
■ 3dB波束宽：垂直面90度，水平面120度
■ 系统阻抗：50Ω
■ 放大增益：15dB±1dB
■ 噪声指数：<2dB
■ 输出三阶交调截取点：+14dBm
■ 系统阻抗：50Ω
■ 电源供电：5~8V/80mA DC
■ 接头：BNC
构造：玻璃铜及铜膜镜层
涂层：暗黑色

安装位置
为提供最好的表现，天线应安装于：
-高于一般人头顶高度。
-可直接看到发射机而无障碍物的位置。
-旁边的物件应与天线最小1米的距离。
-与大型金属品或有干扰的信号源，应有最小1米的距离。
另外，连接到接收机的同轴电缆应尽量剪短；而在许可情况下，尝试把天线放置在不同位置以测试出最好的接收效果。
支架
天线配置有5/18-27支架接头，可作出180度水平转向，亦可水平旋转调节。在活动式应有时，可把天线安装在5/18-27接头的话筒支架上。
注意：天线会受到天气环境影响，在户外使用时，请把天线放置在干燥的位置，湿气及雨水会影响BNC端子及电缆的表现及安全。

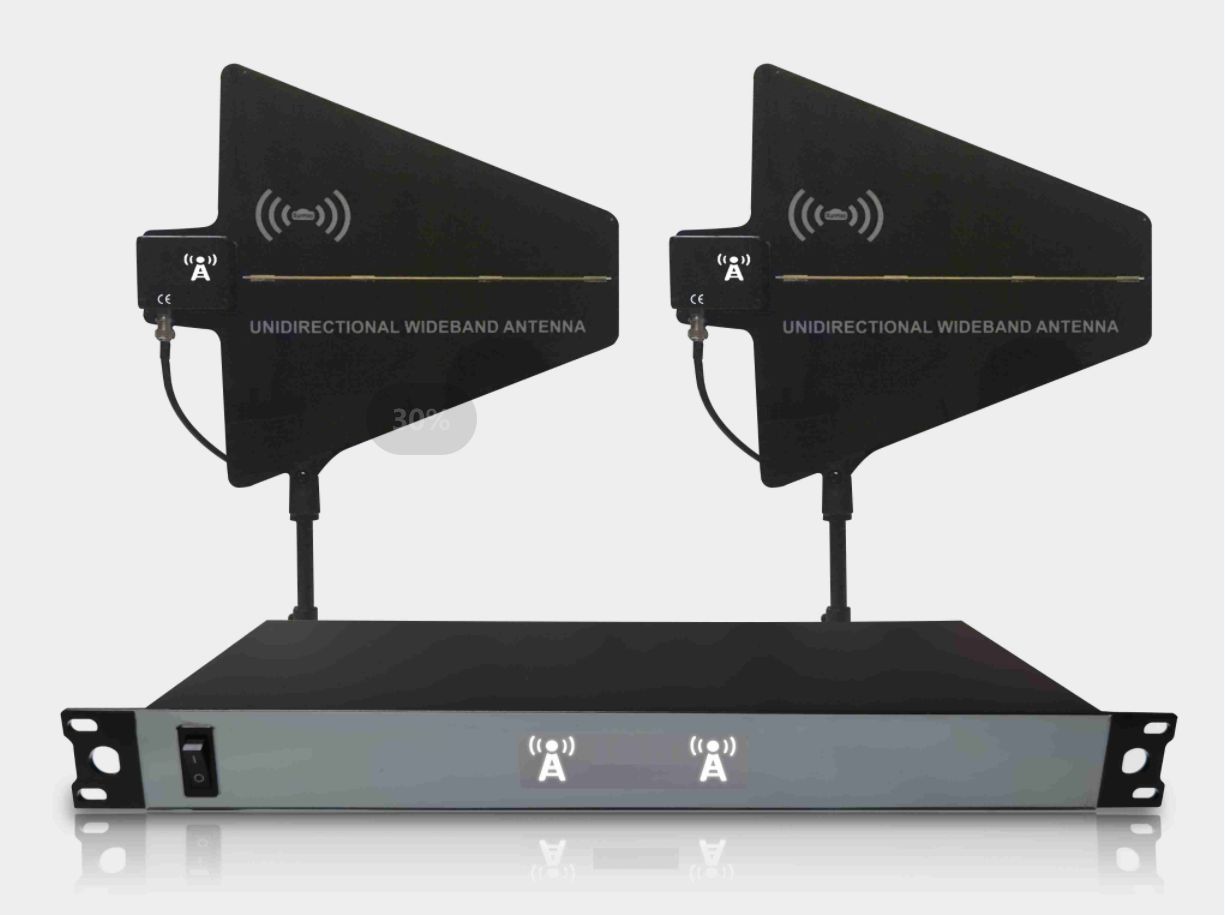

天线放大器数周期偶极阵-Log Periodic Dipole Array

天线，为UHF频段500-950MHz的无线系统提供2合1式的高增益的接收能力，而接收频带已覆盖整个UHF通道。对整式的定向天线设计，为分集式UHF无线系统提供理想的远程距离和稳定的接收表现。另外，亦可做多通道无线系统的共用天线。

天线放大器是设计于需要远距离接收和发射的应用，如体育馆、演唱会、剧场、及大型演出场所；或一些会阻挡视线及接收的环境。另外，天线可轻易稳固的安装；同时亦可容易地拆除，方便携带。

该天线差不多可使用于所有UHF频段的接收机中，并提供180度角度固定频带中的定向覆盖接收。比较接收机附带的标准天线，天线放大器可提供在50欧姆阻抗时约6dB的射频信号提升。天线分配器

■ 频率范围：450~950MHz
■ RF输出增益：1dB±1dB
■ 输出三阶交调截取点：+14dBm
■ 噪声指数：<2dB
■ 系统阻抗：50Ω
■ 天线输入接头供电：5V/80mA DC
■ 输出供电：每通道输出12V/1000mA DC
■ 主机供电：110~220V AC 50/60Hz
■ 接头：BNC

天线是以工业级标准的玻璃铜及铜膜镀层构成，提供耐用，防腐蚀、抗紫外线、防震及轻型的特点，在不同环境下可作长时间及稳定的表现，而线整合的BNC端子提供了高质量及抵抗阻抗的特性，并能减低连接
